Rozdzielnice rozdzielcze i napędowe

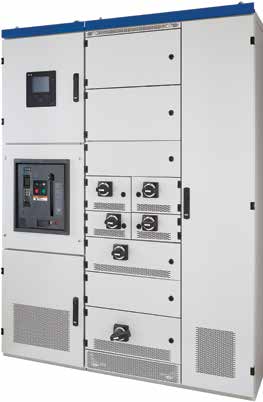

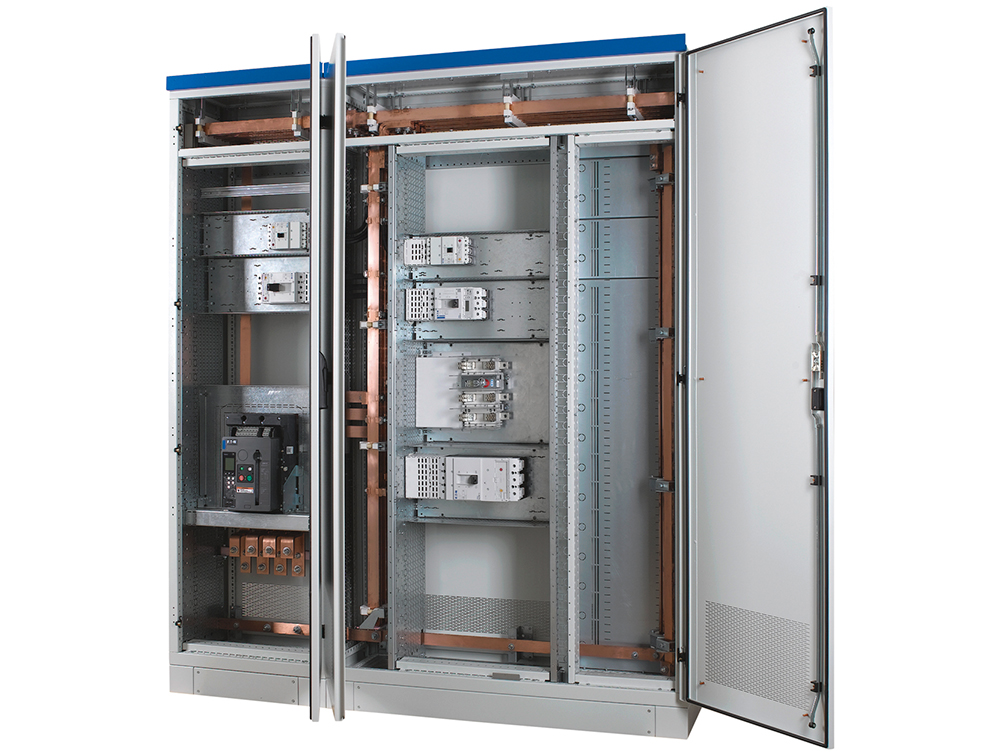

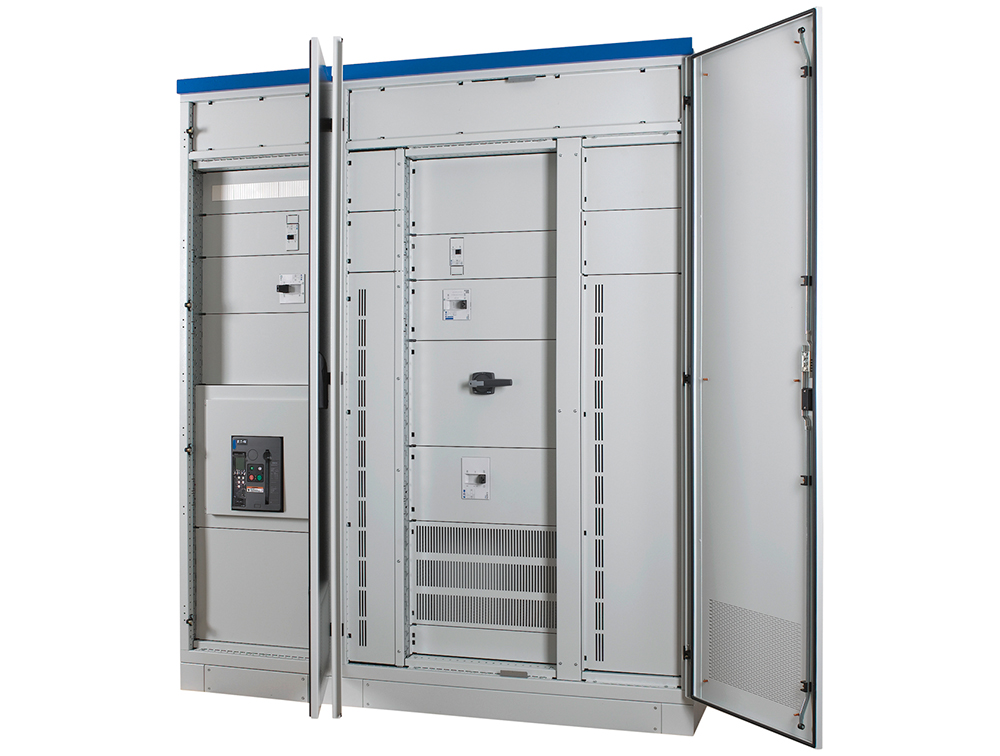

System rozdzielnic niskiego napięcia xEnergy Main firmy Eaton zapewnia szeroki zakres możliwości dla niezawodnej dystrybucji mocy i indywidualnego dopasowania w zależności od specyfikacji projektowej zgodnie z normą IEC61439-2. Pola systemu mogą być elastycznie konfigurowane w zależności od potrzeb klienta w obiektach handlowych, użyteczności publicznej i obiektach przemysłowych o prądzie znamionowym rozdzielnicy do 5000 A.

Główne cechy

• Modułowy system rozdzielni niskiego napięcia umożliwiający przygotowanie indywidualnych rozwiązań.
• Zgodność z normami IEC/EN 60439-1 oraz IEC/EN 61439-2.
• Uniwersalne rozdzielnice, zarówno przemysłowe jak i komercyjne, zapewniające niezawodność oraz zwiększone bezpieczeństwo

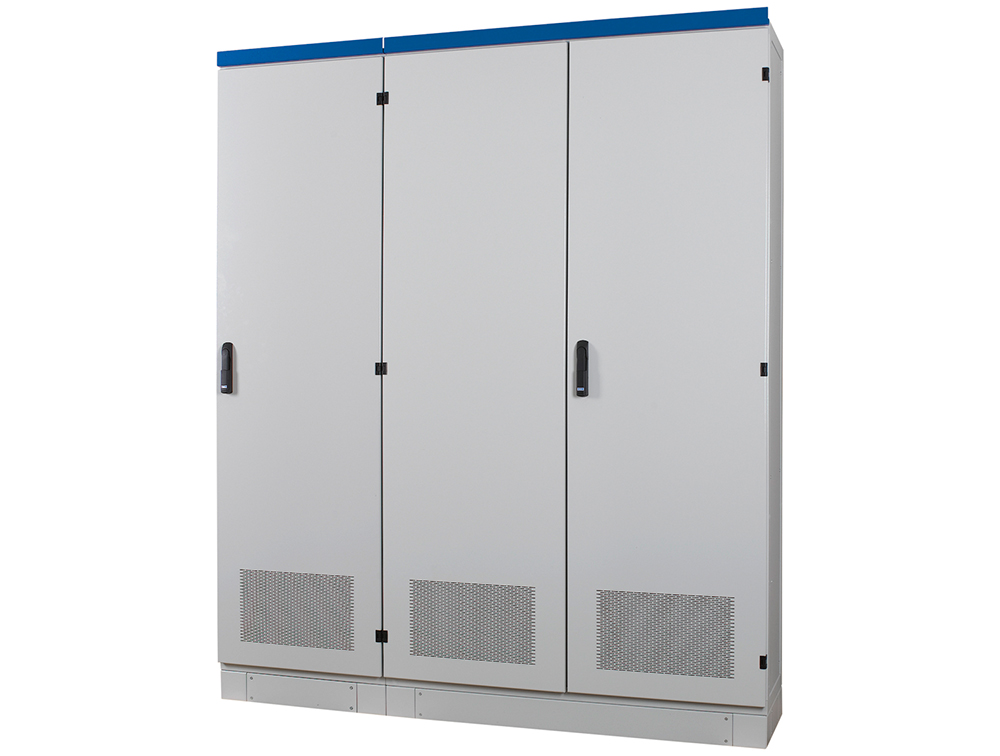

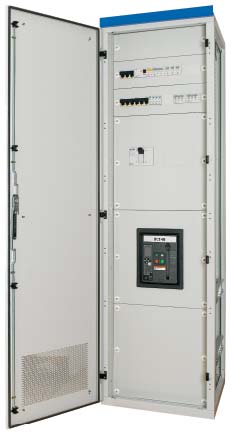

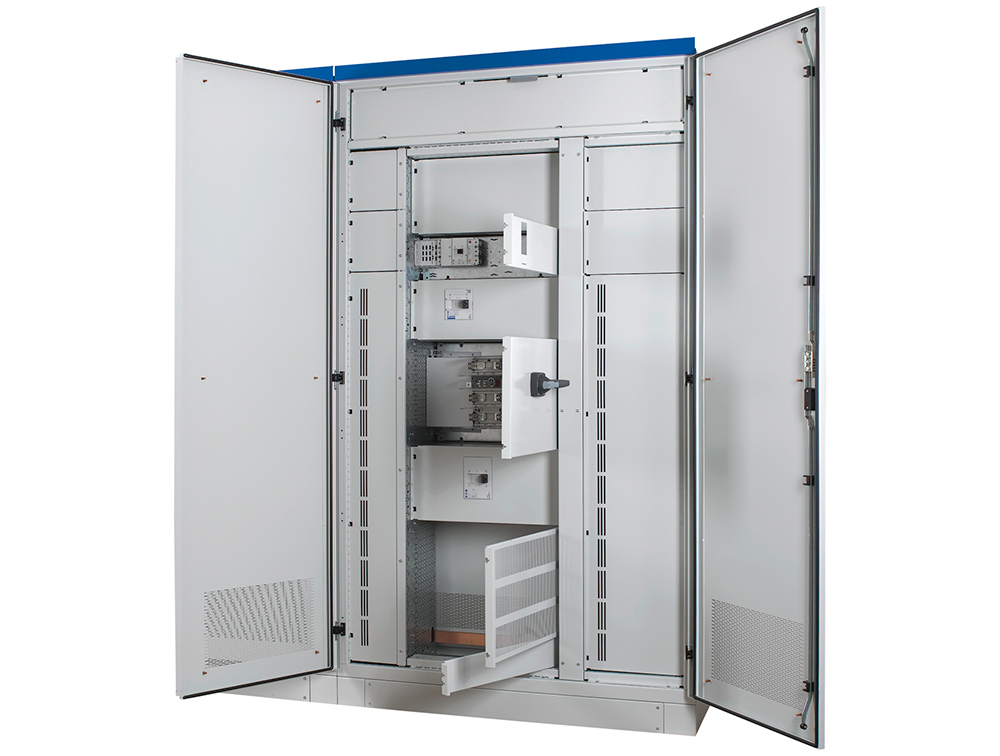

Rozdzielnice i sterownice xEnergy Light pozwalają na dystrybucję energii do 1600 A. Metalowa obudowa z blachy stalowej chroni przed porażeniem prądem elektrycznym spowodowanym dotknięciem części znajdującej się pod napięciem.

W zależności od potrzeb, xEnergy Light można łatwo przekształcić w szafę sterowniczą do zastosowań przemysłowych lub jako rozdzielnicę do dystrybucji energii niskiego napięcia dla budynków funkcjonalnych.

Główne cechy

• Dostępne w wysokościach od 1400 do 2000 mm, szerokościach od 425 do 1350 mm i głębokościach od 300 do 800 mm
• Stabilne szafy, z możliwością łączenia obok siebie obudowy z blachy stalowej, które idealnie pasują do instalacji wolnostojących.
• Oferuje stopnie ochrony IP31, IP42 lub IP55.
• Odporna na ścieranie – ochrona przed korozją dzięki powłoce lakierniczej z farby proszkowej RAL 7035.
• Zgodność z normami IEC/EN 62208 i EN 60529, jak również z IEC 60439-1/-3 i IEC 61439-1/-2.

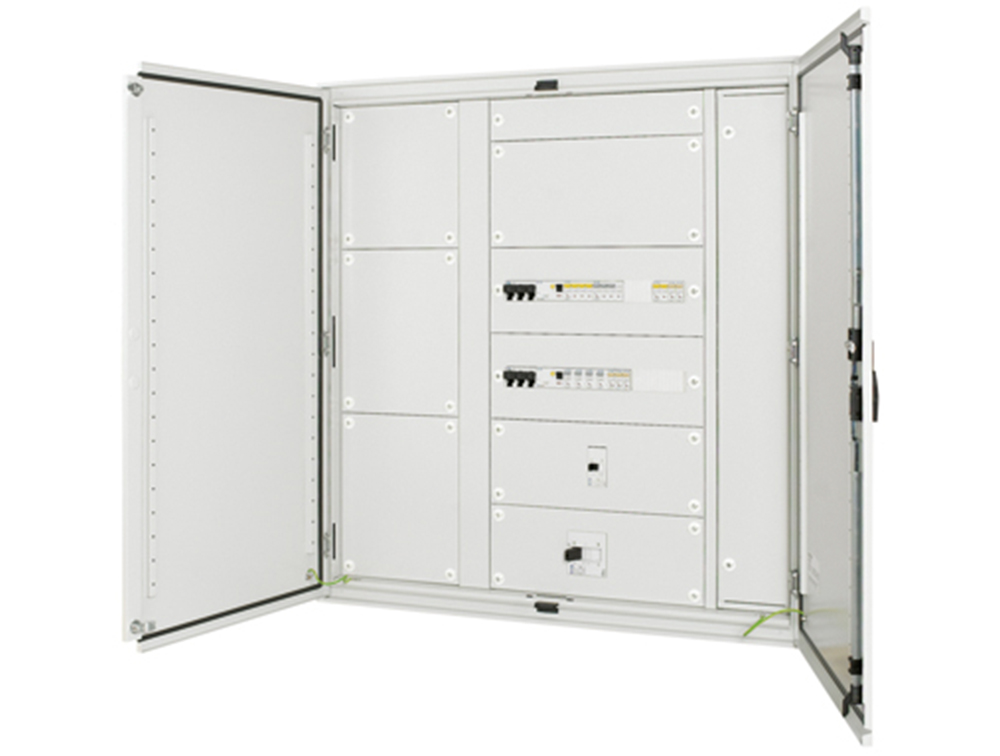

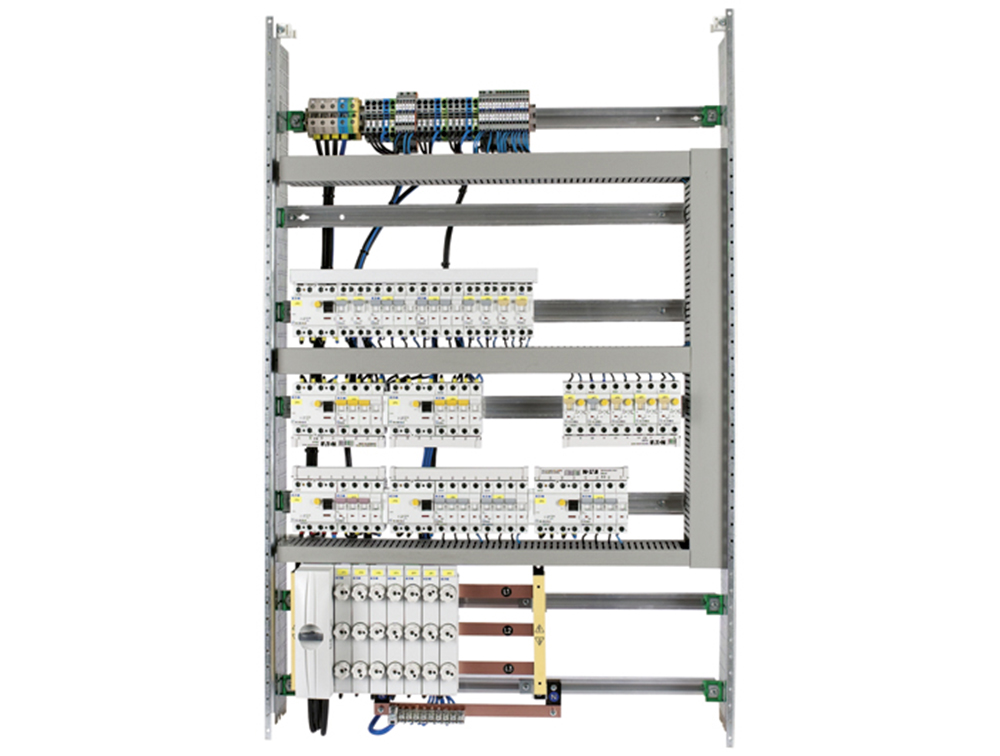

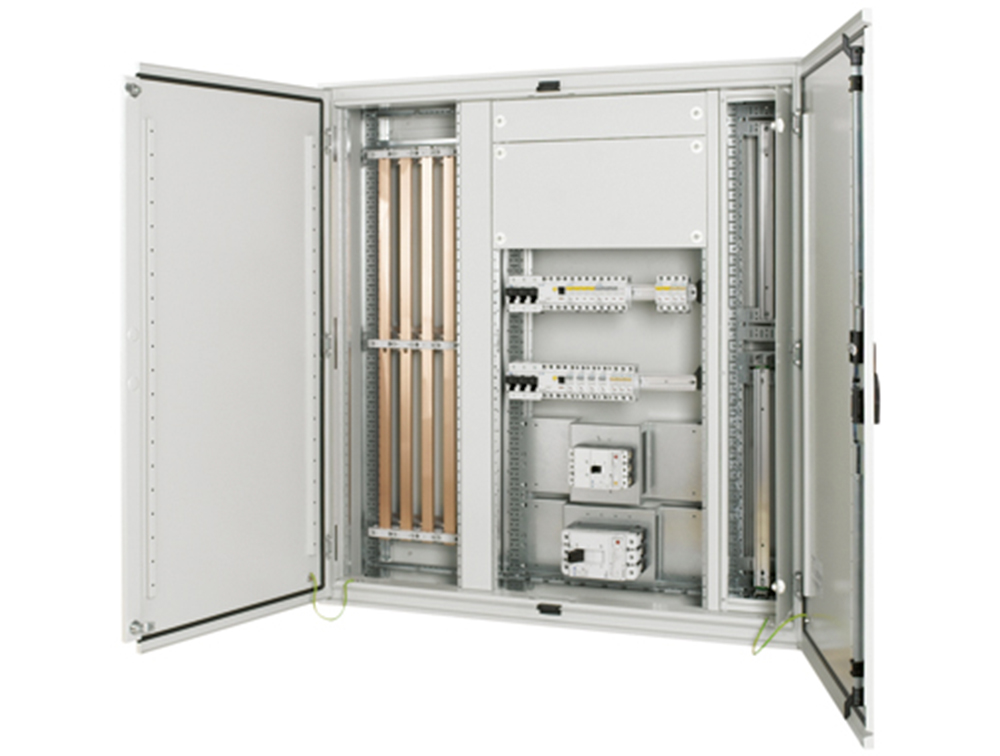

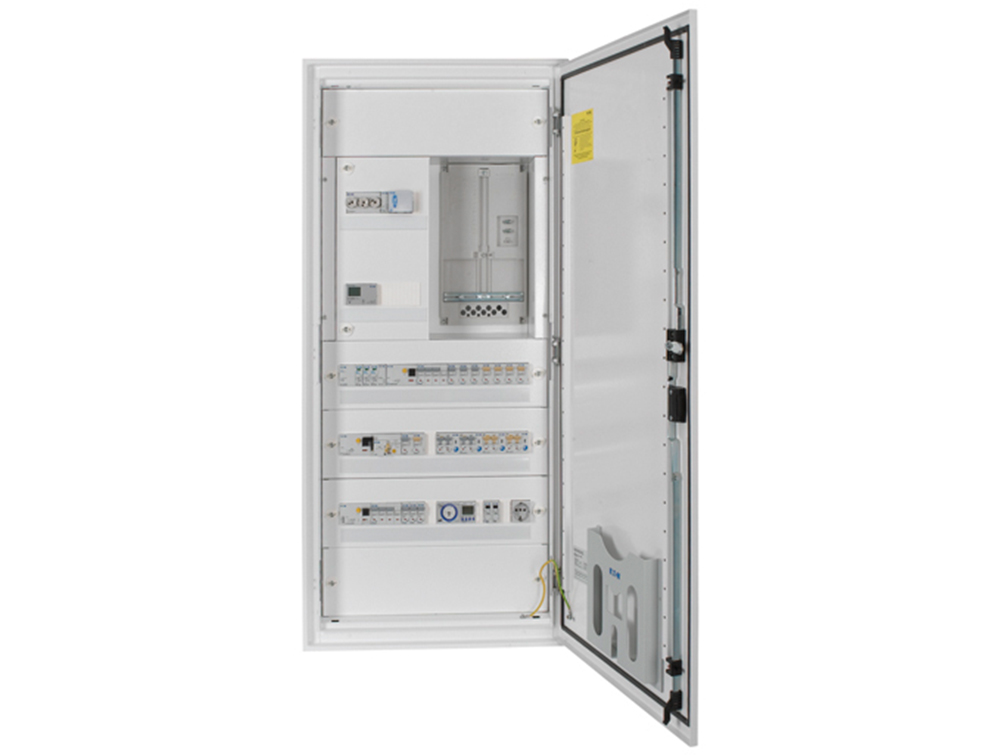

xEnergy Basic to naścienna i stojąca obudowa do dystrybucji prądu do 630 A. Najmniejsza rozdzielnica z rodziny xEnergy jest najbardziej elastycznym i zmiennym systemem w całej gamie. Różnorodność typów i rozmiarów umożliwia zastosowanie w prawie wszystkich aplikacjach. Dzięki certyfikacji jako rozdzielnica niskiego napięcia przeznaczona do obsługi przez zwykłe osoby zgodnie z IEC/EN 61439-1/-2/-3 oraz IEC/EN 62208.

Główne cechy

• Ochrona przed uderzeniami mechanicznymi: IK08 / IK10.
• Forma separacji do formy 4b zgodnie z IEC/EN 61439-2 (w połączeniu z systemem montażu ProfiSNAP).
• Charakterystyka sejsmiczna: IEC/EN 60068-3-3: poziom przyspieszenia gruntu AG2 i AG5.
• Znamionowy warunkowy prąd zwarciowy [Icc] do 25/50 kA.
• Materiał obudowy: Standardowa blacha (fosforanowana i malowana proszkowo poliestrem).
• Części ocynkowane, głównie do wykończenia wewnętrznego, bez malowania proszkowego.

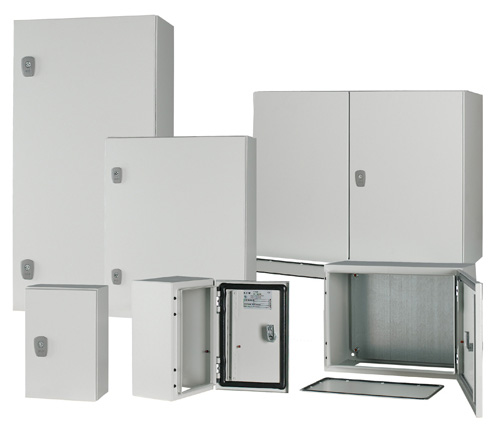

Najnowsza generacja obudów CS z blachy stalowej firmy Eaton jest szczególnie wytrzymała i może być stosowana wszędzie tam, gdzie wymagany jest wysoki poziom ochrony, zarówno do skutecznego zabezpieczenia przed bezpośrednim kontaktem z częściami pod napięciem, jak i do zapobiegania uszkodzeniom podzespołów w wyniku przedostania się cieczy lub pyłu.

Obudowy posiadają stopień ochrony IP66 (UL/CSA typ 1, 4, 12) dzięki wylewanej uszczelce poliuretanowej spienianej CNC, która zapobiega przedostawaniu się wody, oleju i brudu. To tylko jedna z cech, które sprawiają, że obudowy serii CS są idealnym rozwiązaniem dla tablic rozdzielczych w systemach sterowania budynków przemysłowych i maszynowni. Ponadto, te wytrzymałe obudowy z blachy stalowej spełniają wymagania określone w normie IEC/EN 62208, co oznacza, że są one dopuszczone do stosowania w rozdzielnicach zgodnie z definicją IEC/EN 61439-2.

Główne cechy

• 45 standaryzowanych rozmiarów.
• Płyty montażowe o grubości 2,0 lub 3,0 mm do bezpiecznego montażu aparatury.
• Odporne na uderzenia zamki wykonane w całości z metalu.
• Spawane profile drzwiowe zapewniają dodatkową ochronę.
• Sworzeń zawiasu z możliwością szybkiej wymiany.
• Praktyczna obudowa zamka PHZ-A jako innowacyjne wyposażenie dodatkowe.
